Unité de levage VQL pivotante 
HE-VQL100/90-1400-SER 
Capacité de charge 35 – 40 kg 
composée de : 
——————— 
– Tête rotative DK 100, 
avec roulement à billes à gorge profonde et 
clapet anti-retour 
rotation sans fin à 360 degrés 
– Tuyau de levage HS 100/1300, 
Hauteur de levage 1300 mm 
Vitesse de levage 0 – 50 m/min. 
Flexible de levage en version monocouche 
Couleur bleue 
– Unité de commande ST-VQL-100 
avec commande ergonomique à une main 
système de libération rapide (QRS) 
pour mouvement de levage « haut – bas 
– logement pivotant de la ventouse 
 

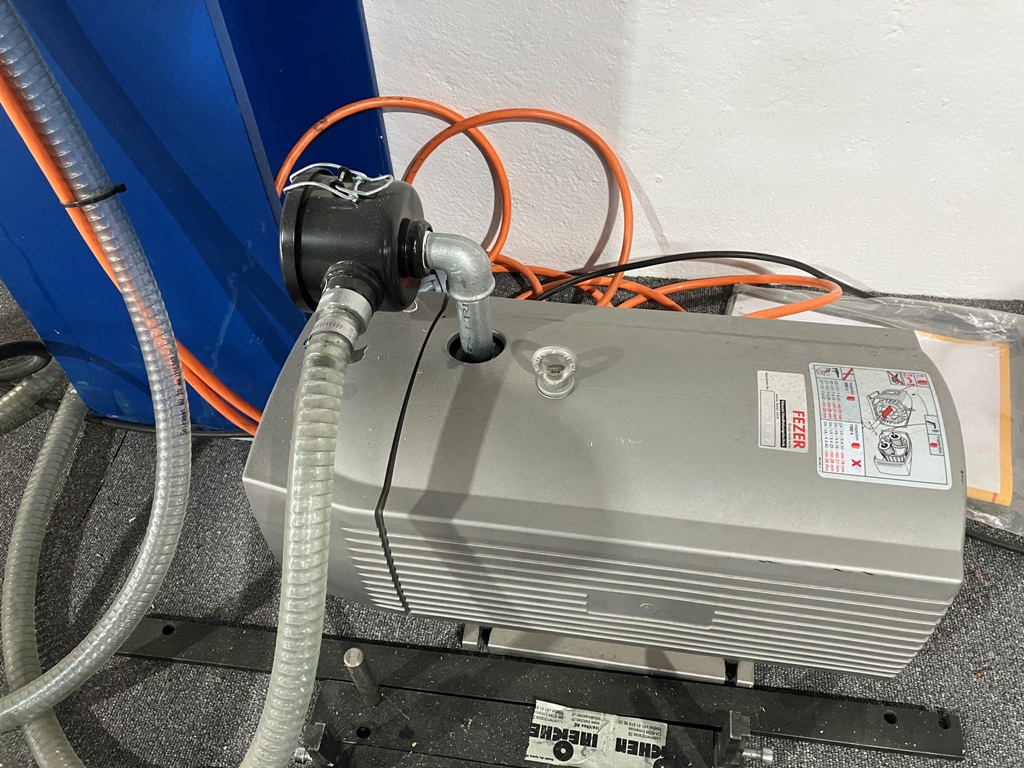

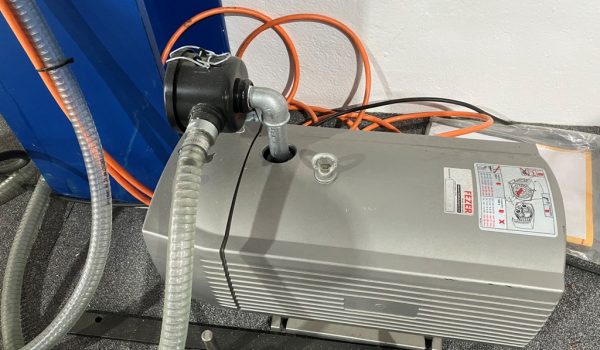

Pompe à vide VPL/VQL  
T4.40-230/400V3AC-1,25KW-VF3/4 
Capacité d’aspiration nominale : 40/48 cbm/h 
Pression finale : -850 mbar 
Tension de service : 330-440 V 50Hz 
Puissance nominale du moteur : 1,25 kW 
Courant nominal du moteur : 6,20/3,60 A 
vitesse de rotation : 1430 1/min 
avec filtre à vide intégré 3/4 
et nipple de raccordement 3/4 
 
Disjoncteur moteur monté en saillie  
PKZM-6,3A 
Disjoncteur-moteur pour la mise en marche et 
Mise hors tension du générateur de vide 
 
Tuyau à vide avec garniture en fil métallique 
VS-3/4″-T 
Faisceau de 10 m de long 
 
Housse de protection 
SÜH-VQL100-L2050 
– résistant à la déchirure 
– résistant à l’eau 
– non antistatique 
 
Pied à ventouse VQL  
SFE-GF150-SER 
Pied d’aspiration en version à soufflet 
diamètre 150 mm 
avec joint d’étanchéité intermédiaire 
 

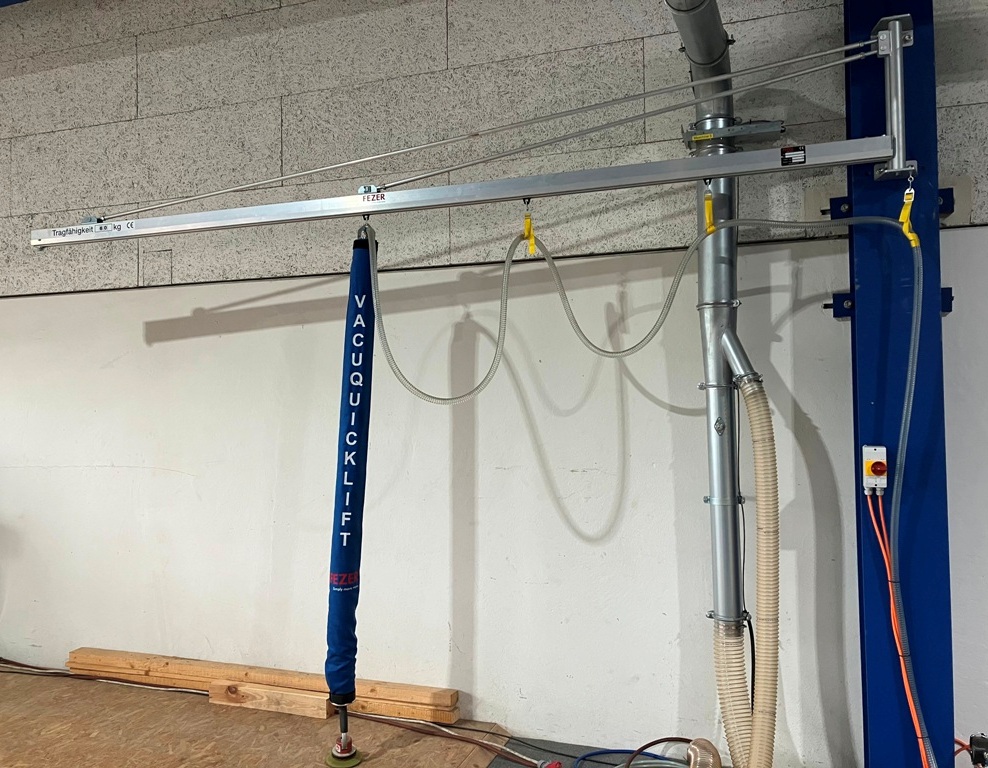

Flèche de pivotement : 
Grue pivotante murale 60KG / 4000mm 
WSK-4000-60KG-AP85 
Flèche en version aluminium facile à manœuvrer 
 
Capacité de charge : 60 kg 
Portée : 4000 mm 
Plage de pivotement : 180 degrés 
Hauteur totale de construction : 680 mm 
 
1 chariot d’équipement avec roulettes sur roulements à billes 
3 chariots dévidoirs avec bande textile 
1 pince d’extrémité avec butoir en caoutchouc 
 
Flèche en version aluminium 
sans matériel de fixation
