Trémie 700 x 1065 mm, à vitesse lente 
Le pousseur pivotant est équipé de vérins hydrauliques des deux côtés. 
La face avant est équipée de lèvres en plastique précontraintes par ressort 
(pour éviter le coincement des matériaux fins). 
L’avance du pousseur est régulée en fonction de la charge . 
Différents programmes permettent d’adapter la machine 
aux matériaux à traiter. 
La machine est équipée d’un système de détection des corps étrangers 
qui arrête la machine en cas d’urgence. 
L’outil de coupe se compose d’un porte-plaquettes 
et de plaquettes amovibles. 

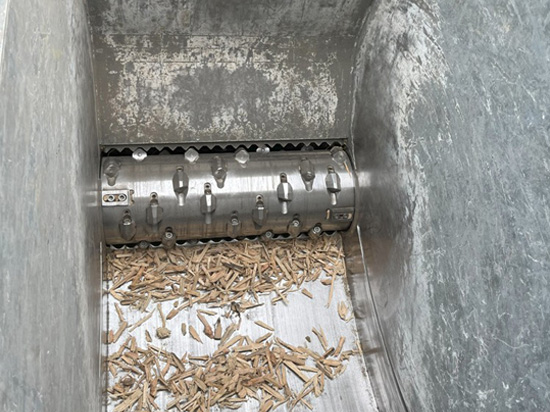

Le rotor est fabriqué à partir d’un arbre en acier massif. 
Système de coupe : 19 couteaux 34 x 34 mm 
Ouverture d’alimentation : 700 x 1065 mm 
Rotor : ø 300 mm 
Vitesse de rotation du rotor : 96 tr/min 
Perforation du tamis mm : 30 
Commande : SIEMENS S7 1214 
Détection des corps étrangers : électrique avec inversion automatique 
Armoire électrique : entièrement câblée, avec câble de 4 m 
 
Moteur principal : 22 kW, 400 V / 50 Hz-3ph 
Moteur hydraulique : 1,1 kW, 400 V / 50 Hz- 3ph 
Fusible amont : 63 A 
Section de câble : 16 mm2 (jusqu’à 20 m) 
Dimensions extérieures : 1310 x 1720 x 1630 mm / L x P x H 
Poids : 1 800 kg 
 
Mode d’emploi : simple 
Peinture : boîtier de la machine RAL 7012 gris basalte 
Trémie/capot de protection jaune doré RAL 1004 
Armoire électrique : RAL 7035 gris clair 
-Tous les broyeurs sont équipés en série d’un contact sans potentiel 
pour la commande d’un système de commande externe 
(avec contact de retour et avance ou retard). 
(par ex. ventilateur, bande transporteuse, vis sans fin, pousseur…) 
Tamis perforé, Ø 30 mm 
———————————————————————- 
Deuxième rangée de couteaux sur l’arbre du rotor  
pour LR700 avec 19 couteaux supplémentaires 
Pour augmenter le débit d’environ 50 % 
———————————————————– ———– 
Installation à l’extérieur : 
Chauffage de l’armoire électrique Plage de température -30 °C à 5 °C  
Huiles et graisses pour basses températures jusqu’à -25 °C  
Pieds de machine, hauteur : env. 90 mm  
———————– ———————————————– 
Commande : 
Commande supplémentaire à partir de LR700 pour convoyeur à bande avec pré-alimentation jusqu’à 3 kW 
Commande supplémentaire à partir de LR700 pour convoyeur à bande avec pré-alimentation 3 – 7,5 kW 
 
Déchargement avec séparation des métaux : 
Vis transversale avec canal fermé  
Longueur horizontale : 500-1 000 mm prolongée 
avec tôle de protection à courroie divisée 
pour faciliter l’accès pour l’entretien 
 

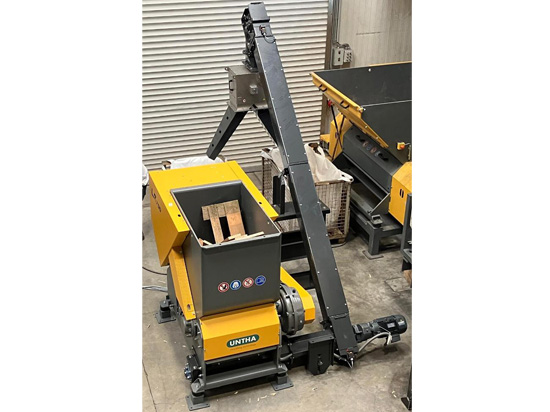

Convoyeur à chaîne env. 3 000 mm  
Angle de convoyage : 45 ° 
Équipement : canal fermé 
Pieds d’appui inclus 
 
Aimant à tambour  
Hauteur de chute env. 700 mm au-dessus du niveau du sol 
Alignement à 90° par rapport au convoyeur à chaîne
