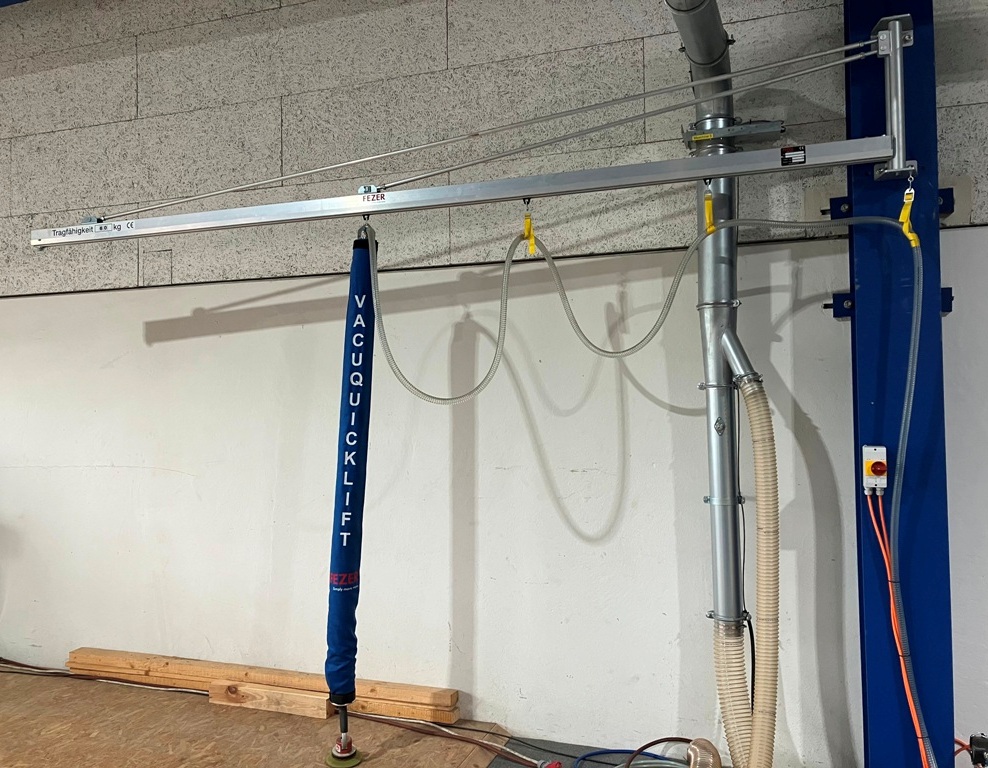

Hubeinheit VQL schwenkbar 
HE-VQL100/90-1400-SER 
Tragkraft 35 – 40 kg 
bestehend aus: 
——————— 
– Drehkopf DK 100, 
mit Rillenkugellager und integriertem 
Rückschlagventil 
360 Grad endlos drehbar 
– Hubschlauch HS 100/1300, 
Hubhöhe 1300 mm 
Hubgeschwindigkeit 0 – 50 m/min. 
Hubschlauch in einlagiger Ausführung 
Farbe blau 
– Steuereinheit ST-VQL-100 
mit ergonomischer Einhandbedienung 
Quick-Release-System (QRS) 
für Hubbewegung «Auf – Ab» 
– schwenkbare Saugfussaufnahme 
 

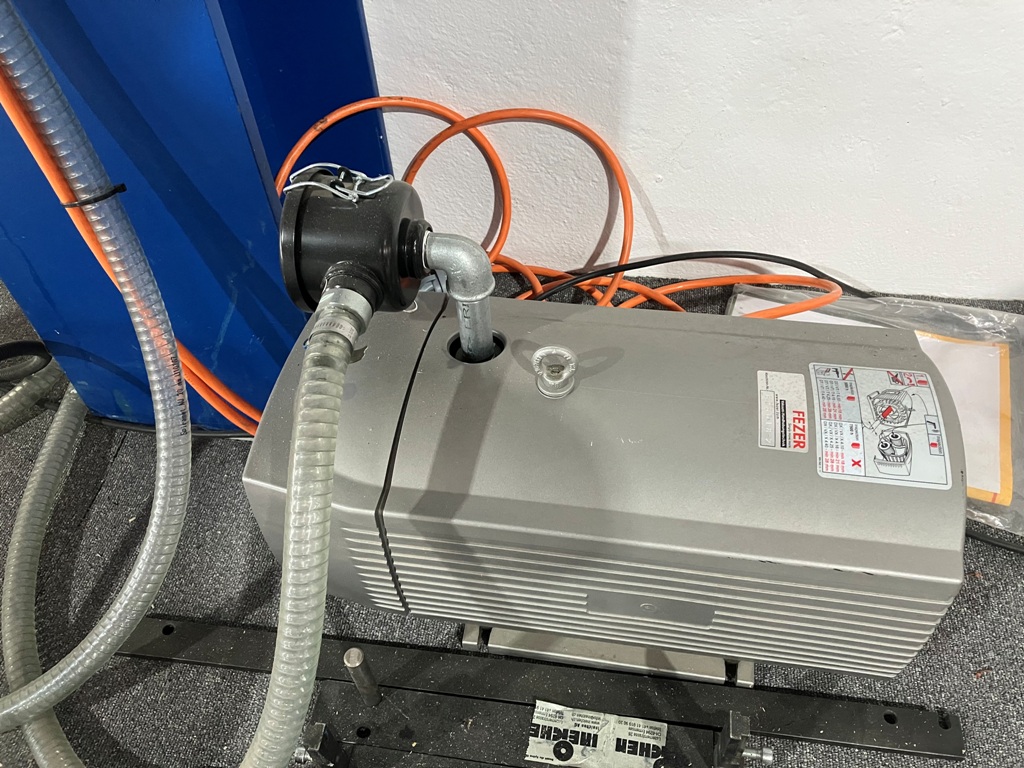

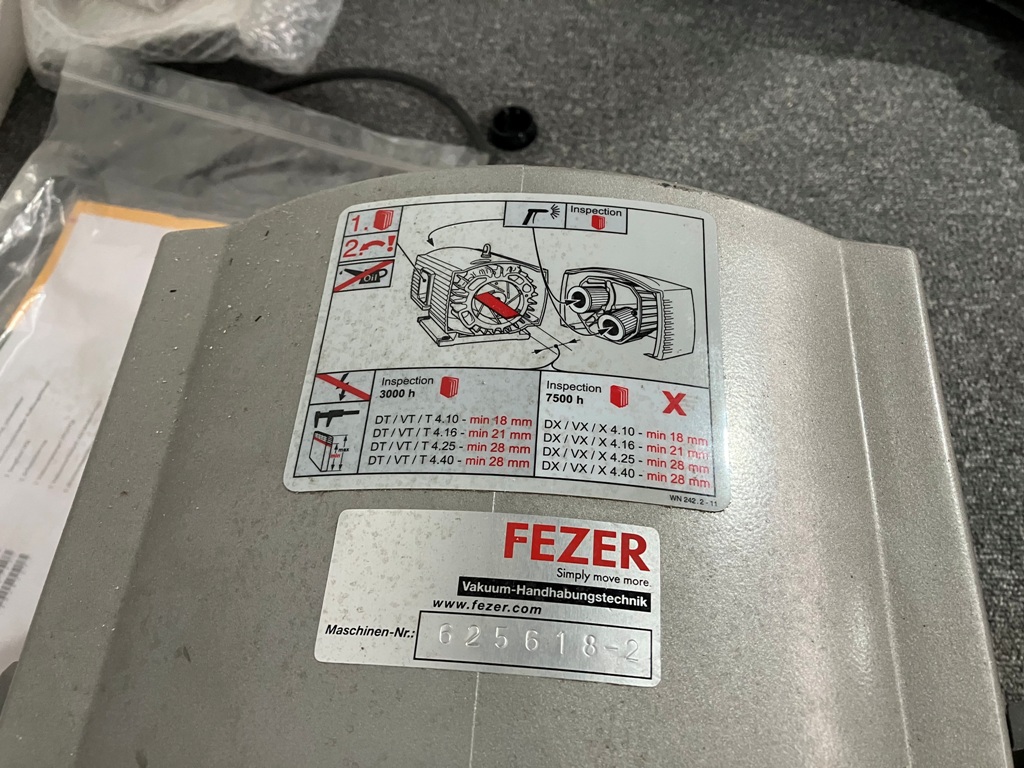

Vakuumpumpe VPL/VQL  
T4.40-230/400V3AC-1,25KW-VF3/4 
Nennsaugvermögen: 40/48 cbm/h 
Enddruck: -850 mbar 
Betriebsspannung: 330-440 V 50Hz 
Motornennleistung: 1,25 kW 
Motornennstrom: 6,20/3,60 A 
Drehzahl: 1430 1/min 
mit angebautem Vakuumfilter 3/4 
und Anschlussnippel 3/4 
 
Motorschutzschalter Aufbaugehbaut  
PKZM-6,3A 
Motorschutzschalter zum Ein- und 
Ausschalten des Vakuumerzeugers 
 
Vakuumschlauch mit Drahteinlage 
VS-3/4″-T 
Bund mit 10m Länge 
 
Schutzüberzug 
SÜH-VQL100-L2050 
– reissfest 
– wasserabweisend 
– nicht antistatisch 
 

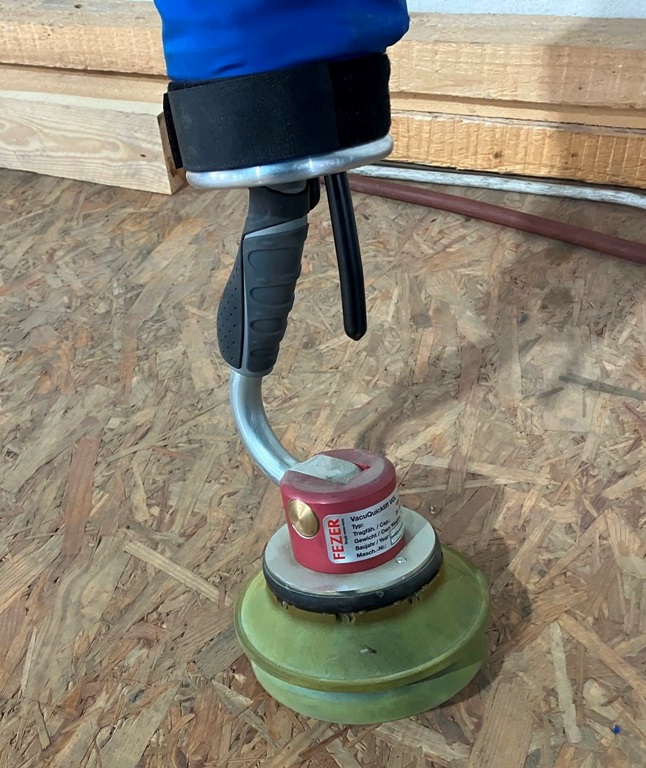

Saugfuss VQL  
SFE-GF150-SER 
Saugfuss in Faltenbalgausführung 
Durchmesser 150 mm 
mit Zwischendichtung 
 
Schwenkausleger: 
Wandschwenkkran 60KG / 4000mm 
WSK-4000-60KG-AP85 
Ausleger in leichtgängiger Aluminium-Ausführung 
 
Traglast: 60 kg 
Ausladung: 4000 mm 
Schwenkbereich: 180 Grad 
Gesamtbauhöhe: 680 mm 
 
1 Gerätewagen mit kugelgelagerten Rollen 
3 Schlauchwagen mit Textilband 
1 Endklemme mit Gummipuffer 
 
Ausleger in Aluminium-Ausführung 
ohne Befestigungsmaterial
